1手搖繅車

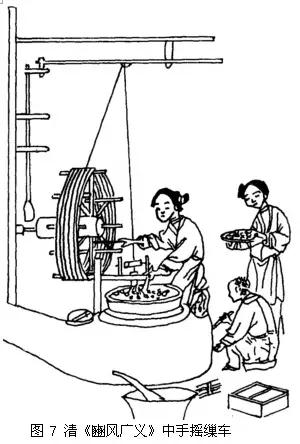

繅車發明以前，繅絲時的繞絲工具，最初大概只是簡單的H型架子，戰國時改進成轆轤式的繅絲軖〔kuang框〕?？壗z軖是手搖繅車的雛形，用竹制成，四角或六角，用短輻交互連接，中貫以軸，使用時放在繅釜上面，用時直接拔動使之不斷回轉，將繅釜中引出的絲條，直接纏繞在軖框上。秦漢以后，成形的手搖繅車才出現。唐代手搖繅車的使用已相當普遍，唐詩中就曾多處出現過繅車的記載，如陸龜蒙詩句“每和煙雨掉(搖)繅車”，描述了陰雨天里繅婦忙著搖動絲車的勞動情景；王建詩句“檐頭索索繰(繅)車鳴”，講繅車轉動后發出索索之鳴響。宋代手搖繅車得到進一步完善，并出現了有關具體形制的記載，其制據秦觀《蠶書》介紹，系由灶、鍋、錢眼(作用是合并緒絲)、鎖星(導絲滑輪，并有消除絲縷上纇〔lei類〕節的作用)、添梯(使絲分層卷繞在絲框上的橫動導絲桿)、絲鉤、絲軖、車架等部分組成?？壡?，須將繭鍋里的絲先穿過集緒的“錢眼”，繞過導絲滑輪“鎖星”，再通過橫動導絲桿“添梯”和送絲鉤，繞在絲軖上。繅時，須兩人合作，一人投繭索緒添緒，一人手搖絲軖。元代初年，生產效率遠較手搖繅車高出許多的腳踏紡車開始普及，手搖繅車在各地的使用日漸減少，但由于它結構簡單，易于操作，有的地方仍在沿用，故清代《豳風廣義》和《蠶桑萃編》兩書，仍把手搖繅車作為一種有效的繅絲工具予以介紹(圖7)。
2腳踏繅車
腳踏繅車出現在宋代，是在手搖繅車的基礎上發展起來的，它的出現標志著古代繅絲機具的新成就。腳踏繅車結構系由灶、鍋、錢眼、繅星、絲鉤、軖、曲柄連桿、足踏板等部分配合而成。與手搖繅車相比只是多了腳踏裝置，即絲軖通過曲柄連桿和腳踏桿相連，絲軖轉動不是用手撥動，而是用腳踏動踏桿作上下往復運動，通過連桿使絲軖曲柄作回轉運動，利用絲軖回轉時的慣性，使其連續回轉，帶動整臺繅車運動。用腳代替手，使繅絲者可以用兩只手來進行索緒、添緒等工作，從而大大提高了生產力。元代腳踏繅車有南北兩種形制，從王禎《農書》所繪南北繅車圖來看，北繅車車架較低，機件比較完整，絲的導程較南繅車短，可繅雙繳絲，而南繅車只能繅單繳絲。這兩種車效率雖高，但繅絲者都是背對絲軖站著操作，勞動強度偏大，對絲軖卷繞情況的觀察也不是太好。因此，在明代的時候又出現了一種坐式腳踏繅車，這種車繅絲者是坐于車前，面對絲軖工作，克服了元代繅車的缺陷。
腳踏繅車的勞動生產率高于手搖繅車，至使它出現不久，很快就取代了手搖繅車，成為主要的繅絲工具，也就是說很多手搖繅車逐步都加裝了踏板和連桿，而變成了腳踏繅車。這個過程的完成應不晚于元代初年，因為元代及以后的著作中，有關手搖繅車的圖像和記載很少。
3絲籰（yue閱）
絲籰是古代的絡絲工具，漢代《方言》中叫做“楥”〔xuan旋〕?！墩f文》中叫“籰”，解釋為“收絲者也。或作□[jian建]，從角、從間”。王禎《農書》稱為“籰”，解釋為“必竅貫以軸，乃適于用。為理絲之先具也”。絲籰的作用相當于現代卷繞絲緒的筒管。但兩者的形制是完全不同的。它的結構和用法是兩根或六根竹箸由短輻交互連成，中貫以軸，手持軸柄，用手指推籰使之轉動，便可將絲線繞于籰上。絲籰雖是一種簡單的機械，但它的發明大大加速了牽經絡緯的速度。
4絡車

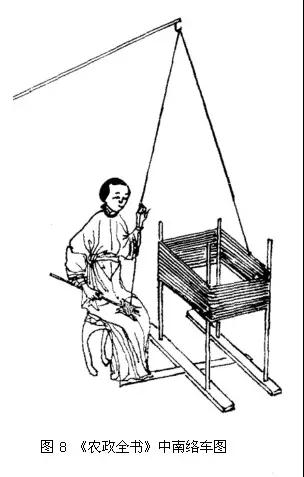

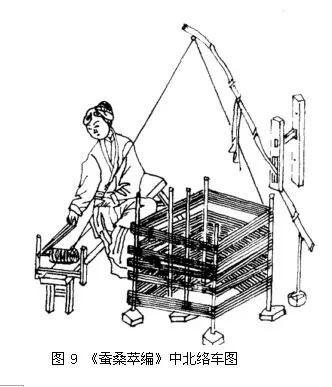

絡車是將繅車上脫下的絲絞轉絡到絲籰上的機具，它有南北絡車之分(圖8、圖9)。關于絡車的記載，《方言》有“河濟之間，絡謂之給”。郭璞注“所以轉籰給事也”?！墩f文》有“車柎〔fu膚〕為柅〔ni你〕”?！锻ㄋ孜摹酚小皬埥z曰柅”。這里的“柅”南北絡車通用，是張絲絞的裝置，由豎立地面上的四根木棍，或者由每兩根一組下裝底座的木棍組成。王禎《農書》對北絡車的構造和用法記載得比較詳細，其文譯成白話是：將繅車上脫下的絲膠，張于“柅”上，“柅”上作一懸鉤，引絲緒過鉤后，逗于車上。其車之制，是以細軸穿籰，放于車座上的兩柱之間。兩柱一高一低，高柱上有一通槽，放籰軸的前端，低柱(上有一孔)放籰軸的末端。繩兜繞在籰軸上，手拉繩一引一放，則籰軸隨轉，絲于是就絡在籰上了。宋應星《天工開物》則對南絡車的構造和用法記載得較具體，其文譯成白話是：在光線好的屋檐下，把木架鋪在地上，木架上插四根竹竿，名叫“絡篤”。絲套在四根竹上。絡篤旁邊的立柱上八尺高處，斜安一小竹竿，上面裝一個月牙鉤，絲懸掛在鉤內。手拿籰子旋轉繞絲，以備牽經卷緯時用。小竹竿的一頭墜石，成為活頭，接斷絲時，一拉繩小鉤就可落下。對比兩書記載，南北絡車都用張絲的“柅”和卷繞絲線的“籰”，但絲上籰的方式兩者卻是大不相同。北絡車是用右手牽繩掉籰，左手理絲，繞到籰上；南絡車則是用右手拋籰，左手理絲，繞到籰上。由于北絡車轉籰動作采取了機械方式，絲籰旋轉速度快而穩，所以它的生產效率和絡絲質量遠較南絡車為優，古人所謂“南人掉籰取絲，終不若絡車安而穩也”的評論，正是對此而言。
5整經工具
整經是織造前必不可少的工序之一，其作用是將許多籰子上的絲，按需要的長度和幅度，平行排列地卷繞在經軸上，以便穿筘、上漿、就織。古代整經用的工具叫經架、經具或纼〔zhen震〕床，整經形式分經耙式和軸架式兩種。
經耙式整經是古代整經的主要形式，它出現的年代較早，但有關的圖文記載卻是在元代及以后才有。根據這些記載，經耙式牽經工具的整體結構大致是由溜眼、掌扇、經耙、經牙、印架等幾部分結合而成(圖10)。溜眼為竹棍上穿的孔，作導絲用；掌扇為分交用的經牌，也稱“扇面”，近似現代的分交筘；經耙為釘著竹釘或木樁的牽經架子；經牙為架子上的竹釘，它的數量多寡，視整經長度而定，經軸上經線卷繞長度長，經牙就要多；印架為卷經用的架子。整經時，首先排列許多絲籰于“溜眼”的下面，把絲籰上的絲分別穿過“溜眼”和“掌扇”，而總于牽經人之手。理擄就緒，再交給另一牽經人，該人來回交叉地把絲縷掛于經耙兩邊經牙上。直到達到需要的長度后，將絲縷取下，卷在印架上。卷好以后，中間用竹桿兩根把絲分成上下兩層，然后穿過梳筘與經軸相系，如要漿絲，就在此時進行，如不漿絲，就直接卷在經軸上。古代這種經耙式整經方式與近代分條整經十分相似，因此，很可能它就是分條整經的前身。

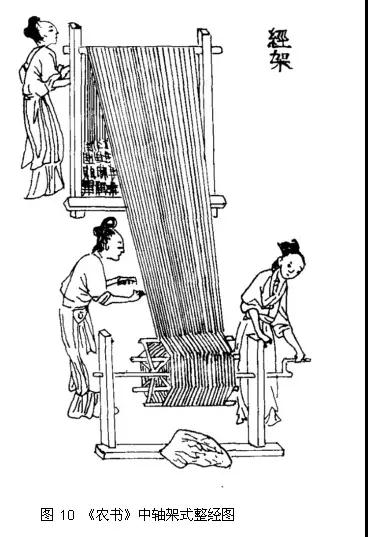

軸架式整經工具始見于樓璹〔shu贖〕《耕織圖》中，那上面所載圖文雖過于簡單，但表明至晚在南宋時就已普遍使用這種整經工具了。其后元代的《農書》、明代的《農政全書》、清代的《豳風廣義》等一些書籍記載得較為詳盡，使我們可以知道它的全貌。根據這些記載，軸架式整經是將絲籰整齊排列在一有小環的橫木下，引出絲緒穿過小環和掌扇繞在經架上(經架的形制是兩柱之間架一大絲框，框軸固連一手柄)。一人轉動經架上手柄，一人用掌扇理通紐結經絲，使絲均勻地繞在大絲框上后，再翻卷在經軸上(圖11)。這種經具與經耙式相比，不僅產量高、質量有保證，而且對棉、毛、絲、麻等纖維都適用，故一直習用至近代。它的工作原理與近代大圓框式的自動整經機完全一致。
